DWD階段
溶接タイプ
位置決めにダボピンを使用し、ササラ桁と踏板のずれを防ぐ精度の高いスタンダードな溶接階段です。
幅広い用途にご使用いただけます。
巾3000mmまで
高精度と低コストを両立します。
NC工作機による精度の高い部材加工を活かし、踏板の位置決めはダボピンを利用。踏板を溶接で固定します。単純化した踏板パーツで高精度・低コストを実現します。
モルタル式と同等の消音性能です。
鉄骨階段ではスタンダードな、現場打ちモルタル仕様です。一般的に広く用いられるモルタル式溶接階段と同様の消音性能を有しています。

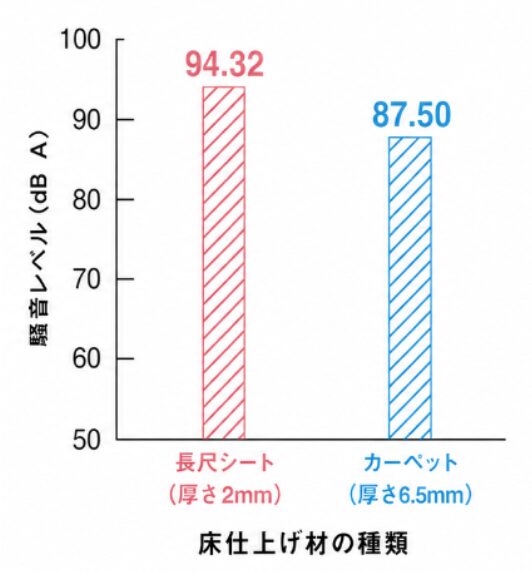

チェッカープレートタイプ

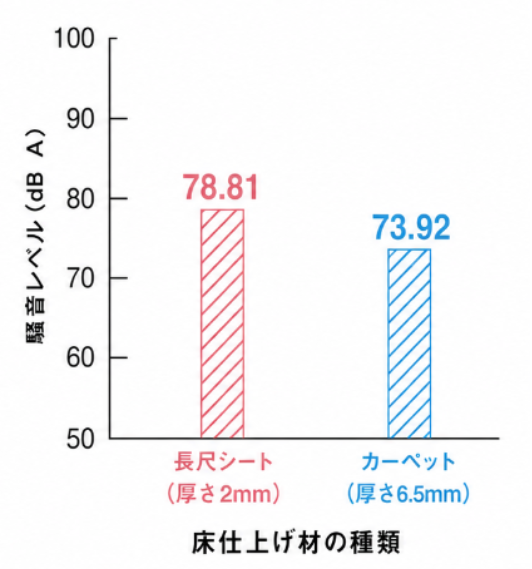

モルタル充填タイプ
巾1.2mの踏板1段を供試体とし、ゴルフボールを高さ30cmより踏板中央部に落下させたときに発生した騒音を、前方1m、床上1.2mの位置にて測定。
踏板の断面図

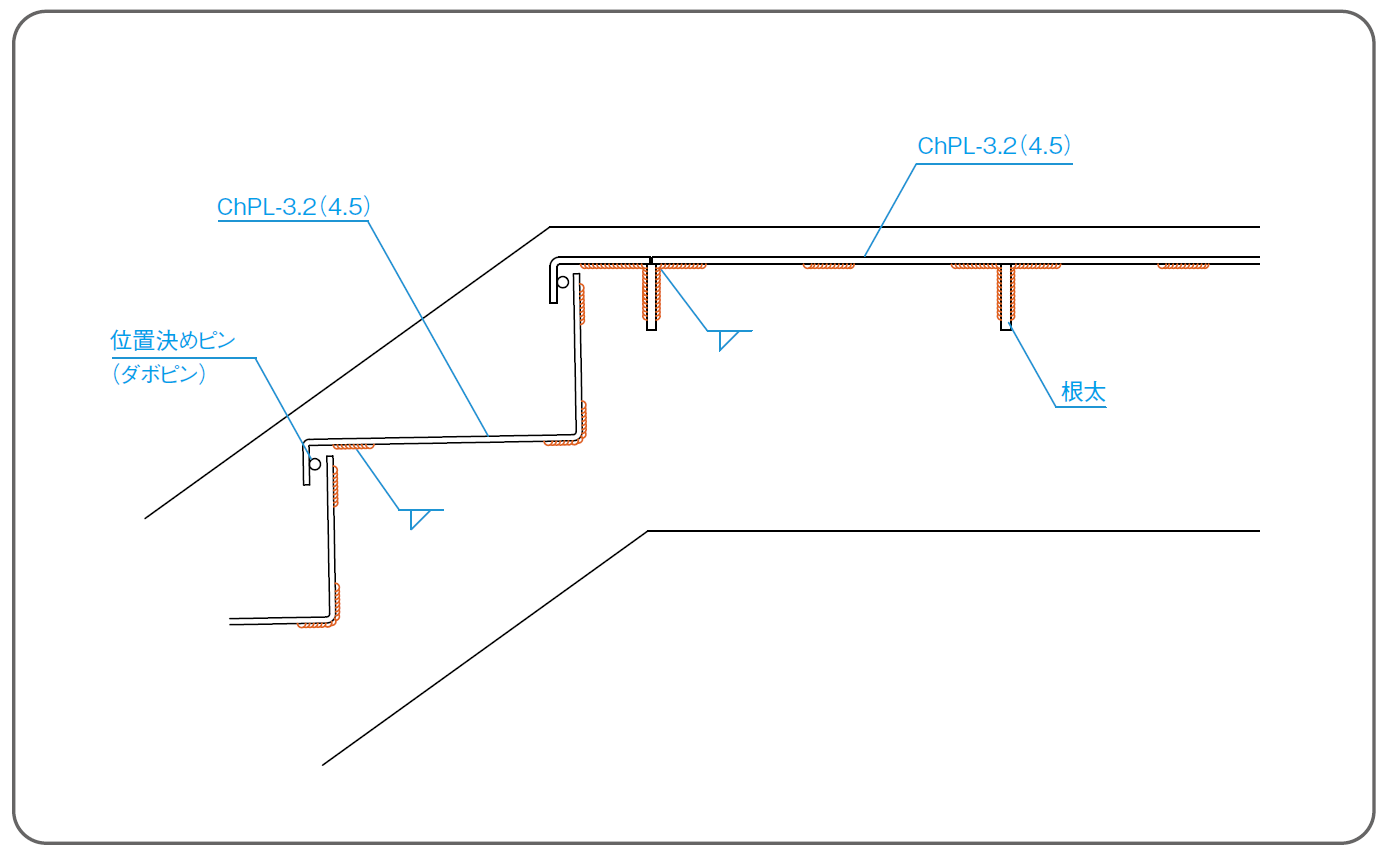

チェッカープレートタイプ

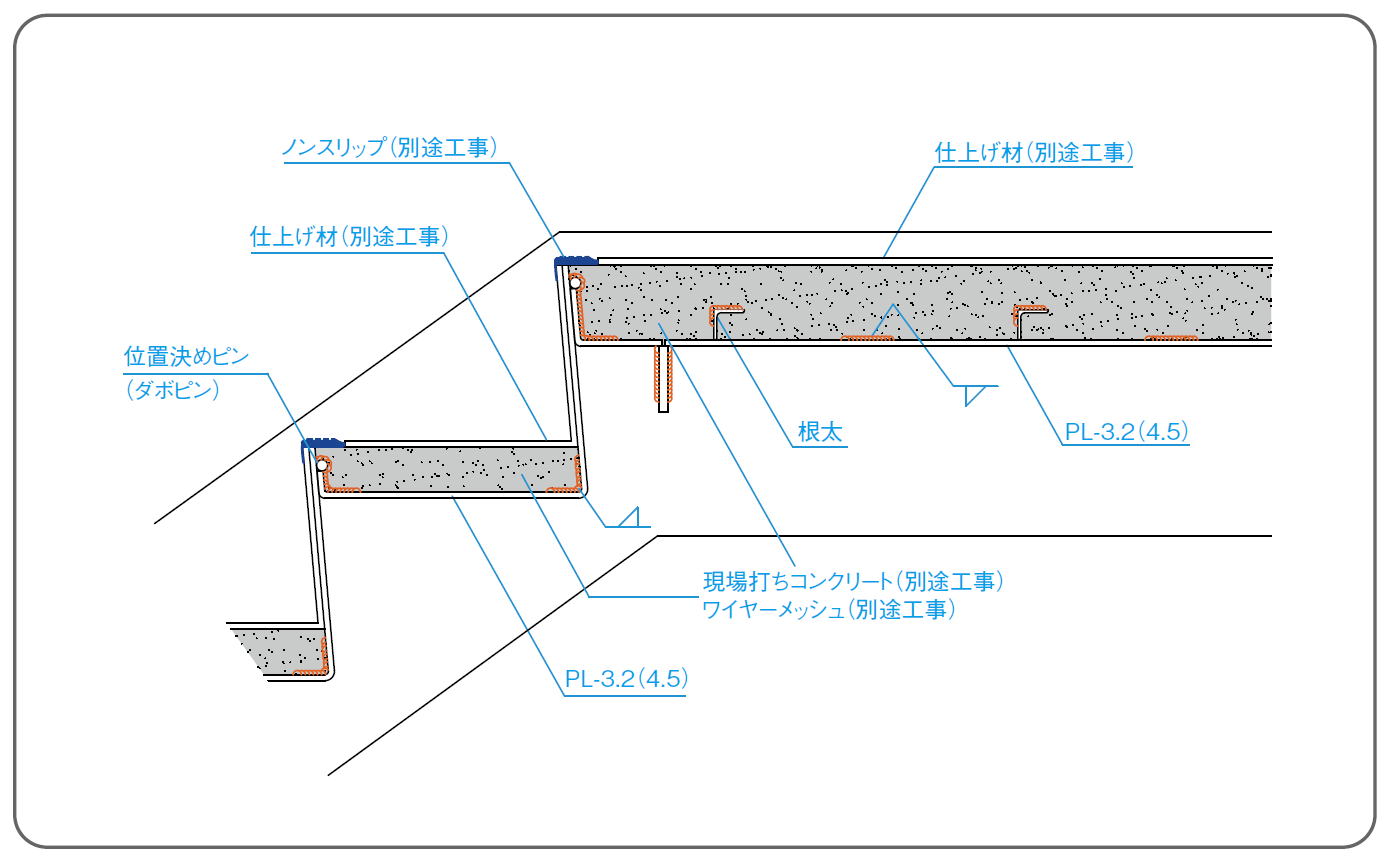

モルタル充填タイプ

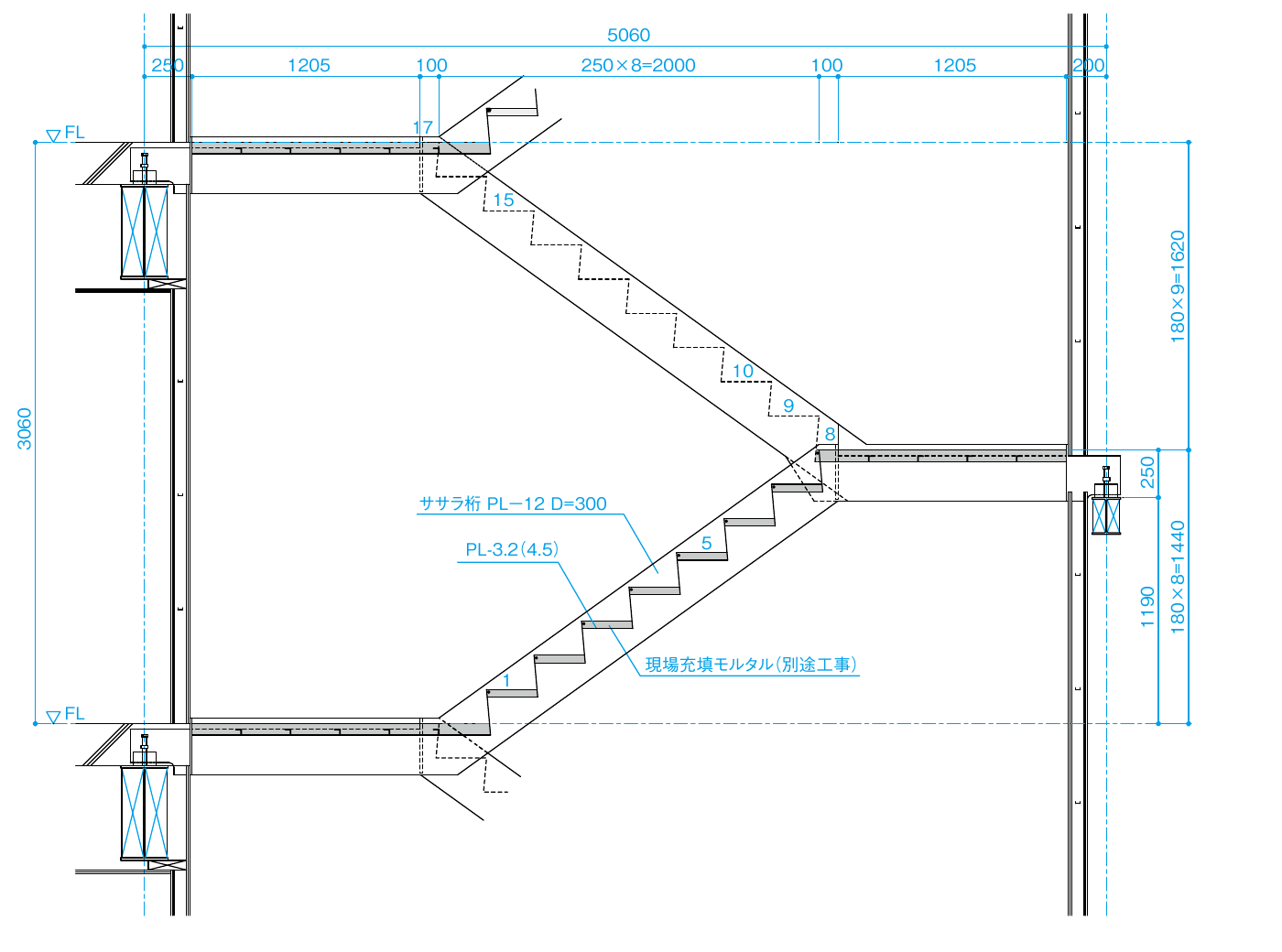

立面図

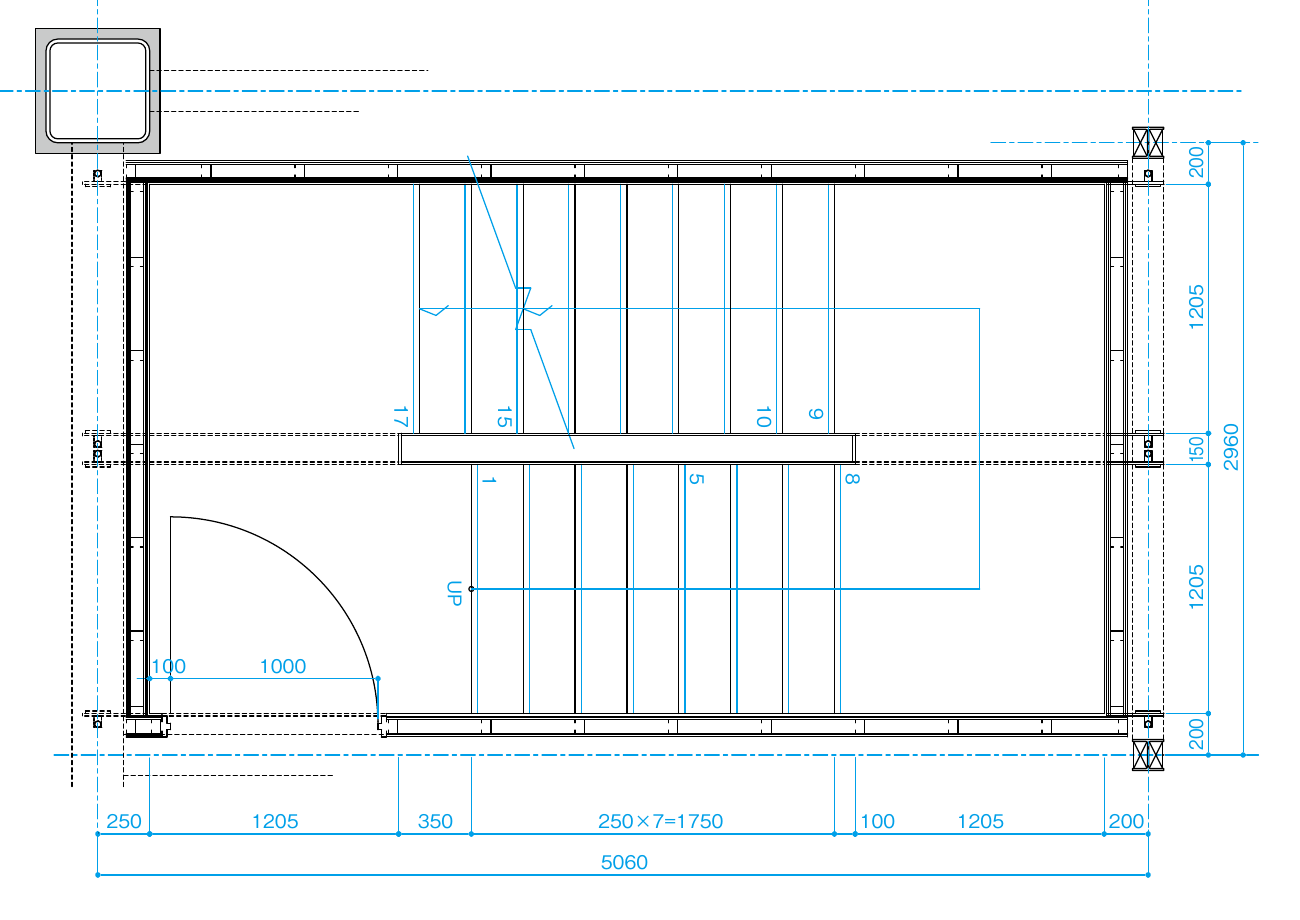

平面図

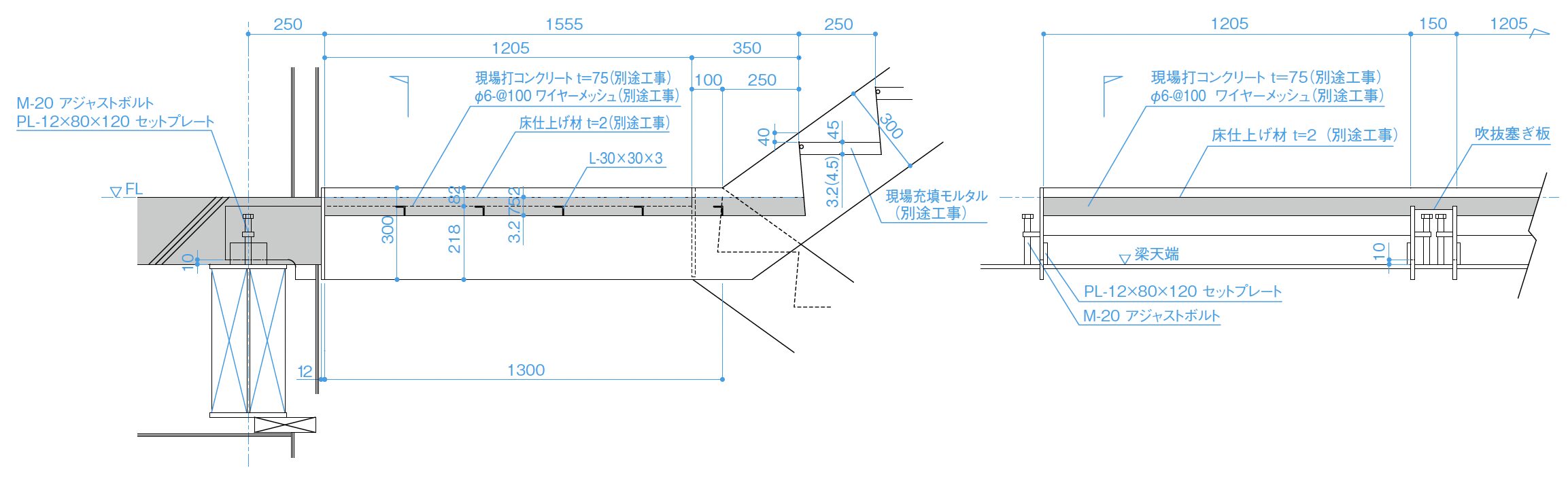

踊場詳細図
